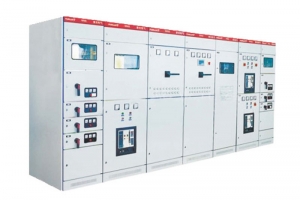

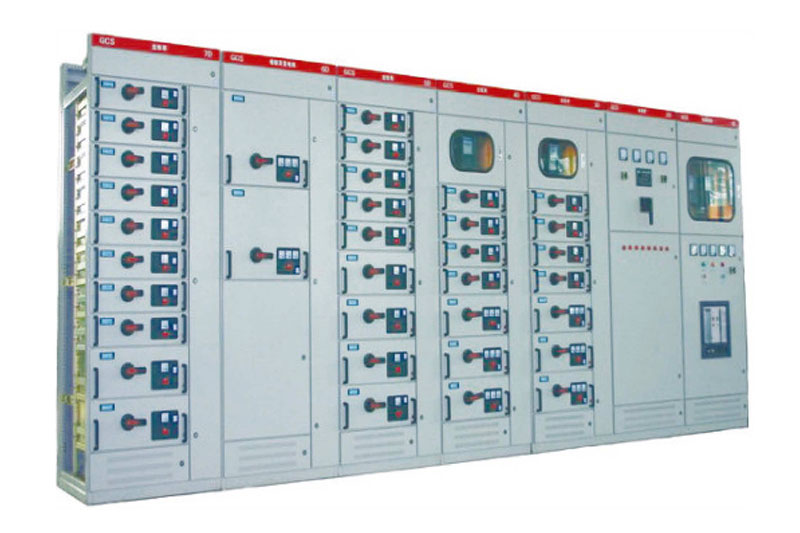

武汉低压抽屉式开关柜GCS

  • 所属分类:武汉电气控制柜

  • 点击次数:
  • 发布日期:2021/05/25
  • 更多
  • 在线询价
详细介绍

不锈钢水箱定制厂家

用途与特点

本系列低压抽出式开关柜由动力配电中心(PC柜和电动机控制中心(MCC)二部分组成,适用于发电厂、变电站、工矿企业等电力用户作为交流50Hz.最大工作电压至660V.最大工作电流至3150A的配电系统中,作为动力配电,电动机控制及照明等配电设备的电能转换、分配、控制之用。

本系列产品具有分断能力高,动热稳定性好,结构先进、合理,电气方案切合实际,系列性、通用性强,各种方案单元任意组合,一台柜体所容纳的回路较多,节省占地面积,外形美观、防护等级高,安全可靠,维护方便等优点。

本产品符合1EC439、 NEMAICS2—322标准,也符合GB7251·1《低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备》国家标准和ZBK36001《低压抽出式成套开关设备》专业标准。

结构特点

本系列产品的基本柜架为部分焊接半组合装配结构,柜体的结构件通过螺钉紧固互相连接成基本框架,再按需要加上门,档板、隔板、抽屉,安装支架以及母线和电器组件等,组装成一台完整的开关柜。

内部结构件采用镀锌处理,外部件(框架及门板)经磷化处理后,进行静电环氧粉末喷凃。

在动力中心(PC)进线柜内,顶部为水平母线区域,其下部为断路器室,断路器可配国产的ME系列,CW1系列等,也可根据客户需要配置国外生产的各种断路器,如ABB公司生产的F系列,施耐得生产的M系列断路器,以及智能化断路器。

动力中心(PC)馈电柜结构与进线柜相似,馈电电流在630A~2000A时,每台柜可装二个回路,上下布置安装

抽屉功能单元与门由主开关的操作机构进行机械联锁,主开关在合闸位置时门打不开,并且操作机构可采用外挂锁锁定在合闸或分闸位置。功能单元隔室之间用金属板分隔,抽屉具有良好的互换性,同一规格的功能单元抽屉可以任意调换插入,大大缩短了停电检修的时间。一次连线全部采用铜排制作。

抽屉设有“接通”“试验”“分离”三个位置,并由锁定机构锁定。抽出时分别经过“试验”“分离”二位置,按下解锁机构方能抽出推进操作。插入时,可以一次性发力推入。在单元的下部装有滚动轴承和导向轨,操作轻便省力。

在电容补偿、计量等固定式方案的柜体与抽屉式柜体具有同样的外观造型,同样的水平母线位置,从而保证了抽屉柜与固定式柜体能够井排使用。

母线系统:柜体的母线采用三相五线制,水平母线额定电流在1250A及以下时采用单母线,水平母线额定电流在1250A以上时采用双母线,柜与柜之间的水平母线采用连接块搭接,垂直母线采用镀锌板和透明有机玻璃板封闭,内部用隔板限制电弧扩散。中性母线设置在柜顶的前部,保护母线(PE)设置在柜底部,并与柜体的隔板、门相连从而保证了接地连续性。

在不降低外壳防护等级的情况下,开关柜底部和顶部设有自然通风窗口。

柜体外壳防护等级为IP40。

使用注意事项

海拔高度不超过2000m。

周围空气温度不高于+40℃,并且24h内平均温度不高于+35℃,周围空气温度不低-5℃。

大气条件:空气清洁,相对湿度在温度为+40℃时不超过50%,在温度较低时允许有较高的相对湿度,例如+20℃时为90%。

没有火灾,爆炸危险,严重污染,化学腐蚀及剧烈震动的场所。

与垂直面倾斜不超过5°。

本产品适合以下温度运输储存:-25℃-55℃.在短时间内(不超过24h)不超过+70°C。

如上述使用条件不能满足时,应由用户在订货时向制造厂方提出,协商解决。
