掌握变频供水设备的设计方案

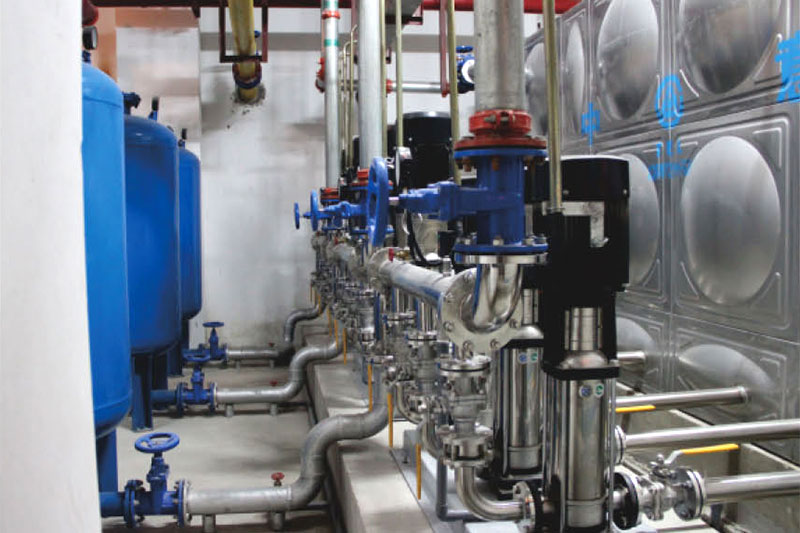

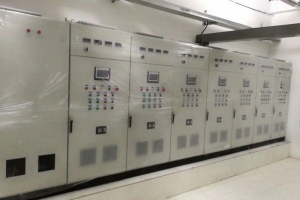

在进行设计变频供水设备的时候，经过一番对比，公司还是决定选用了PLC的控制方式。孝感中意水务设备有限公司通过安装在出水管网上的压力传感器，把出口压力信号变成4-20mA的标准信号送入PID调节器，经运算与给定的压力进行比较，得出一比较参数，送给变频器，由变频器控制电机的转速，调节系统的供水量，使供水管网上的压力保持在给定的压力上，当用水量超过一台泵的供水量时，通过PLC控制切换器进行加泵。

根据用水量的大小由PLC控制工作泵的数量增减及变频器对水泵的调速，实现恒压供水。当供水负载变化时，输入电机的电压和频率也随之变化，这样就构成了以设定压力为基准的闭环控制系统。此外，系统还设有多种保护功能，充分保证了水泵的及时维修和系统的正常供水。

其中变频器的作用是为电机提供可变频率的电源，实现电机的无极调速，从而使管网水压连续变化。传感器的任务是检测管网水压，压力设定单元为系统提供满足用户需求的水压期望值。压力设定信号和压力反馈信号输入可编程控制器后，经可编程控制器内部PID控制程序的计算，输出给变频器一个转速控制信号。还有一种方法是将压力设定信号和压力反馈信号送入PID回路调节器，由PID回路调节器在调节器内部进行运算后，输出给变频器一个转速调节信号。
